Измерение уровня

• Первичный преобразователь – емкостной датчик уровня коаксиальной конструкции.
• Значение на выходе – код, значение которого изменяется прямо пропорциональноизменению уровня топлива. Нижняя и верхняя границы диапазона изменения кода можно изменять, благодаря чему показания датчика можно привязать к физической величине (мм, дюймы и т.п.).
• В датчике имеется сглаживающий фильтр с подавлением случайных выбросов. Степень сглаживания настраивается.
• Погрешность измерения в рабочем диапазоне температур не превышает 1%.

Конструкция

• Применение сменного фланца крепления позволяет устанавливать датчик в различные посадочные места (штатные, замена датчиков других производителей).
• Установка фланца специальной конструкции, позволяет крепить защитный кожух.
• После монтажа отсутствует доступ к винтам крепления крышки и фланца.
• Высота корпуса – 21мм (без фланца крепления и прокладки).
• Возможность пломбировки датчика и разъёма.

Возможности интеграции с другими системами
Поддержка различных интерфейсов информационного взаимодействия:

1. EIA-232;
2. EIA-485;
3. Частотный выход;
4. Токовая петля.

Поддержка открытого протокола информационного взаимодействия.Расширение протокола, позволяющее получать большее количество измерительных данных (уровень в кодах или литрах, температура, акселерометр).Интерфейсные линии защищены от подачи напряжения бортовой сети прямой и обратной полярности (±30В, предельное ±50В).Нижняя и верхняя границы диапазона изменения сигнала на частотном выходе может регулироваться.

Журнал изменений
Фиксация событий в памяти датчика позволит быстрее производить диагностику неисправности и контролировать изменения.

Тарировочная таблица
Возможность записать тарировочную таблицу в память датчика.Можно включить функцию выдавать измеренные значения не только в коде, но и в литрах.

Обновление встроенного программного обеспечения
Возможность обновлять встроенное программное обеспечение по цифровым интерфейсам информационного взаимодействия.Обновление выполняется с помощью настроечной программы.

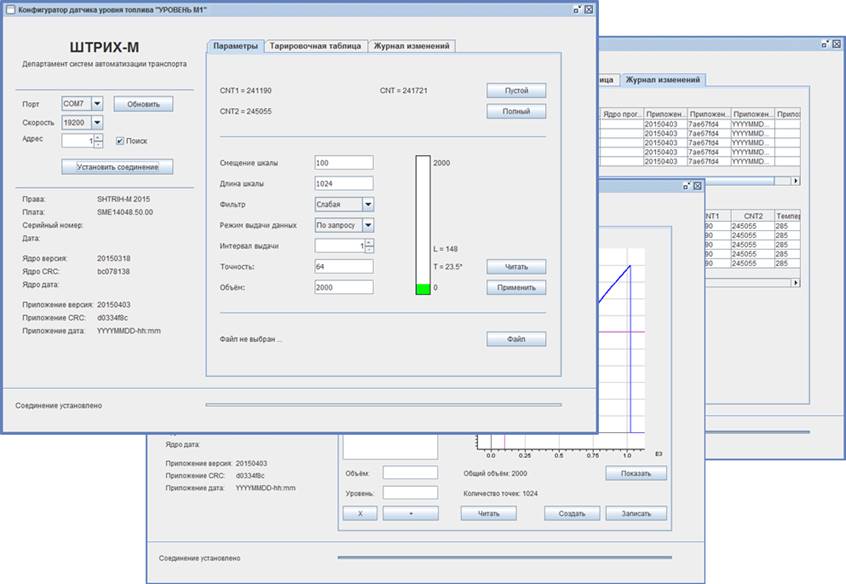

Для настройки Датчика уровня топлива используется бесплатная программа-конфигуратор и устройство настройки ДУТ Уровень М1, которое вы можете приобрести в компании «ШТРИХ-М»
